產品介紹: |
型號:GCL-A |
規格:0.5T~10T |
品牌:富特牌 |
可定做,歡迎來電咨詢:15100260299 |
詳細資料

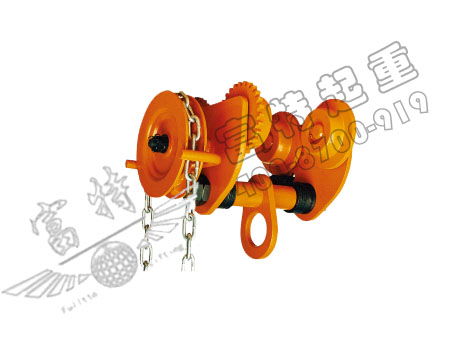

手拉單軌小車是以手拉鏈條作為驅動,行走于工字鋼軌道下翼。將手拉葫蘆或其它起重機械懸掛在小車的下方,可組成手動起重運輸小車,裝置在直道、彎道的單軌架空運輸線上或手動單梁、橋式、懸掛式起重機上。
適用范圍:
主要用于工廠、礦山、碼頭、船塢、倉庫和機房等地安裝設備、裝卸貨物,尤其適用于無電源狀況下的設備維修工作。
GCL-A手拉小車特點:
1、GCL-A型無擋板,結構先進、外形美觀。
2、車輪內裝有滾動軸承,傳動效率高,手推力小。
3、車輪帶有輪緣,能在較小回轉半徑的彎道上行駛。
4、小車車輪間距可自由調整,適用于多種工字鋼。
5、車輪采用特殊形狀的踏面,能在1:6及1:6以下的斜軌面或平軌面上行駛。
GCL-A手拉小車參數:
型號 | 額定載重量 | 推薦用工字鋼 | 主要尺寸 | 最小回轉半徑 | 凈重 | |||||||||
寬度(W) | 高度(H) | A | B | C | D | E | F | K | ||||||
最小值 | 最大值 | 最小值 | 最大值 | |||||||||||
GCL-A10 | 1 | 75 | 125 | 125 | 250 | 206 | 231 | 120 | Φ45 | Φ80 | 27 | 117 | 1300 | 14.0 |
GCL-A20 | 2 | 100 | 150 | 150 | 400 | 241 | 271 | 155 | Φ60 | Φ100 | 33 | 119 | 1500 | 23.5 |
GCL-A30 | 3 | 100 | 150 | 180 | 400 | 261 | 311 | 185 | Φ70 | Φ113 | 47 | 134 | 2000 | 33.5 |
GCL-A50 | 5 | 125 | 175 | 250 | 450 | 294 | 351 | 220 | Φ80 | Φ125 | 53 | 134 | 2600 | 53.5 |
GCL-A100 | 10 | 150 | 175 | 250 | 450 | 294 | 721 | 165 | - | Φ125 | 53 | 134 | - | 101.0 |
