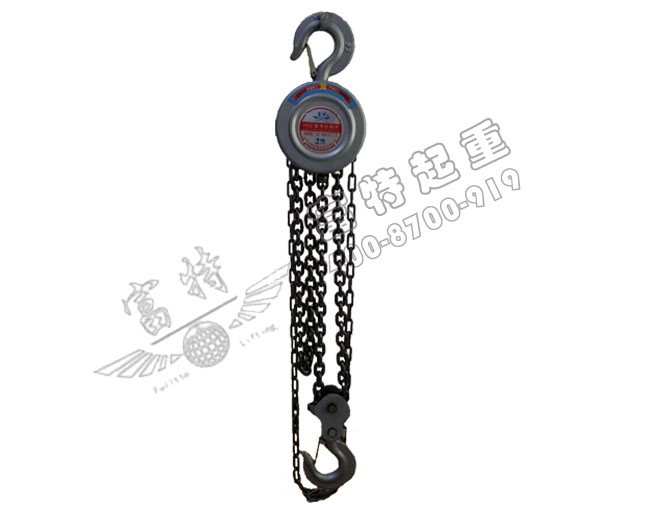

| HSZ型手拉葫蘆 | |
| 產品介紹： | |
| 規格：0.5T～50T | |
| 起升高度：3～12M | |
| 品牌：富特牌 | |
| 可定做，歡迎來電咨詢：15100260299 |
詳細資料
HSZ型系列手拉葫蘆是一種使用廣泛，攜帶方便的手動起重機械，可用于工業、農業、建筑業、礦業等的機械安裝、貨物起吊、車輛裝卸等，尤其適用于露天及無電源作業。HSZ型手拉葫蘆可與各型手拉單軌行車配套使用組成手拉起重運輸小車，適用于單軌架空運輸，手動單梁橋式起重機和懸臂式起重機上。
| 型號 | HSC/? | HSC/1 | HSC/1? | HSC/2 | HSC/3 | HSC/5 | HSC/10 | HSC/20 | HSC/30 | HSC/50 | |
| 起重量t | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10 | 20 | 30 | 50 | |
| 標準起重高度m | 2.5 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | 3 | |
| 試驗載荷t | 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 12.5 | 25 | 37.5 | 62.5 | |
| 兩勾間最小距離mm | 270 | 270 | 368 | 444 | 486 | 616 | 700 | 1000 | 1300 | 1650 | |
| 滿載時手鏈拉力N | 225 | 309 | 343 | 314 | 343 | 383 | 392 | 392 | 432 | 730 | |
| 起重鏈行數 | 1 | 1 | 1 | 2 | 2 | 2 | 4 | 8 | 12 | 22 | |
| 起重鏈條圓鋼直徑mm | 6 | 6 | 8 | 6 | 8 | 10 | 10 | 10 | 10 | 10 | |
| 主要尺寸 mm |
A | 120 | 142 | 178 |
142 |
178 | 210 | 358 | 580 | 650 | 850 |
| B | 108 | 122 | 139 | 122 | 139 | 162 | 162 | 189 | 210 | 270 | |
| C | 24 | 28 | 34 | 34 | 38 | 48 | 64 | 82 | 110 | 190 | |
| D | 120 | 142 | 178 | 142 | 178 | 210 | 210 | 210 | 210 | 210 | |
| 凈重kg | 9.5 | 10 | 16 | 14 | 24 | 36 | 68 | 155 | 220 | 340 | |
| 裝箱毛重kg | 12 | 13 | 20 | 17 | 28 | 45 | 83 | 193 | 254 | 365 | |
| 裝箱尺寸(長×寬×高)cm | 28×21×17 | 30×24×18 | 34×29×20 | 33×25×19 | 38×30×20 | 45×35×24 | 62×50×28 | 70×46×75 | 72×50×68 | 110×100×130 | |
| 起重高度每增加1米增加重量 | 1.7 | 1.7 | 2.3 | 2.5 | 3.7 | 5.3 | 9.7 | 19.4 | 28.2 | 50.2 | |
