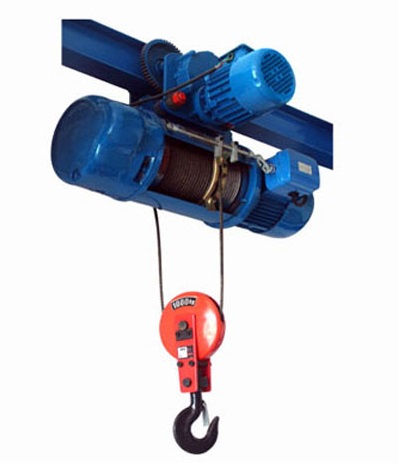

CD1型鋼絲繩電動葫蘆
清苑縣富特起重機械制造有限公司
歡迎來電咨詢！
15100260299
產品簡介：
我們擁有成熟的鍛壓、沖壓和自動焊接設備。成熟的機加工技術，保障了CD1型鋼絲繩電動葫蘆的產品質量。本產品采用較大起動力矩錐形轉子制動異步電動機，無需外加制動器。電機負載持續率為25%，電機采用B級或F級絕緣，電機防護等級IP44/IP54，本品采用三級定軸斜齒輪傳動結構，齒輪和齒輪軸用經過熱處理的合金鋼制成。箱蓋由優質鑄鐵制成，裝配嚴密，密封良好。采用能在緊急情況下切斷主電路，并帶有上下行程保護斷火限位器的位置。確保了電動葫蘆的安全運行。電器元件壽命長，使用更可靠。采用GB1102-74〔6*37+1〕型起重鋼絲繩，保證了經久又耐用。并有繩操縱和無繩遙控兩種方式。
我公司也可以根據客戶提供得樣品和設計圖紙生產各種非標鋼絲繩電動葫蘆產品，以滿足客戶不同得需求。我們奉行科技是第一生產力的原則并且嚴格貫徹質量標準，從采購原材料到貨物運輸整個流程都有嚴格控制。我們的目標是產品合格率達到100%，確保產品的優質精良。
適用范圍：
以工字鋼為軌道的電動單糧、手動單梁、橋式、懸掛、懸臂、龍門等起重機上使用。廣泛應用在工廠、貨棧、碼頭、電站、伐木場等場合。
CD1鋼絲繩電動葫蘆的特點：
具有重量輕、體積小、結構緊湊、品種規格多、運行平穩等優點可以在同一平面上做垂直、彎曲、循環的架空軌道上使用。
CD1型鋼絲繩電動葫蘆組成部分：
鋼絲繩電動葫蘆組成的部分大致可分為：減速器、控制箱、鋼絲繩、錐形電動機、按鈕開關。
減速器：是采用三級定軸斜齒輪傳動機構，齒輪和齒輪軸均經過熱處理的合金鋼制成，箱體，箱蓋由優質鑄鐵制成，裝配嚴密，密封良好。
控制箱：是采用能在緊急情況下切斷主電路，并帶有一個上下行程保護段火限位器的裝置。
鋼絲繩：是采用型起重鋼絲繩，它保證了經久耐用。錐形電動機：起升電機采用較大的動力矩錐形轉子制動異步電動機，無須外加制動器。
按鈕開關：采用手操式，輕巧靈便，分有繩操縱和無繩遙控兩種方式
CD1型鋼絲繩電動葫蘆規格型號參數：
|
型號 |
0.25TON |
0.5TON |
1TON |
2TON |
3TON |
5TON |
10TON |
|
起重量 噸 |
0.25 |
0.5 |
1 |
2 |
3 |
5 |
10 |
|
標準起重高度 米 |
3-9 |
6-12 |
6-30 |
6-30 |
6-30 |
6-30 |
6-30 |
|
起升速度 米/分 |
8(8/0.8) |
8(8/0.8) |
8(8/0.8) |
8(8/0.8) |
8(8/0.8) |
8(8/0.8) |
7(7/0.7) |
|
運行速度米/分 |
20(30) |
||||||
|
鋼絲繩型號 |
6×19-3.6 |
6×37-4.8-180 |
6×37-7.4-180 |
6×37-11-155 |
6×37-13-170 |
6×37-15-200 |
6×37-15-200 |
|
工字梁軌道型號 |
16-22b |
16-28b |
16-28b |
20a-32c |
20a-32c |
25a-63c |
28a-63c |
|
環形軌道最小半徑 米 |
0.8 |
1.5 |
1.5-4 |
2-4 |
2-4 |
2.5-5 |
3.5-9 |
|
電壓 伏 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
|
頻率 赫茲 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
|
相數 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
產品結構圖：
cd1鋼絲繩電動葫蘆減速器圖片：
生產過程實拍圖：
